220V 微型減速電機兩種主流接線教程：調速電機與定速電機接線詳解

發布時間：2026-07-30 11:33:45
作者：小王子
閱讀：119

在自動化流水線、小型輸送設備、包裝器械中，220V 交流減速電機分為調速電機和定速電機兩大類，二者接線方式完全不同，接錯會(huì )出現電機不轉、反轉無力、燒毀控制器等故障。本文結合實物接線圖，清晰拆解兩種電機的標準接線、換向方法與安全注意事項。

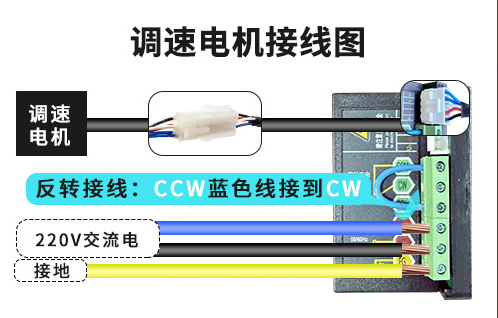

一、調速電機（配調速控制器）接線說明


調速電機必須搭配專用速度控制器使用，支持無極調速、正反轉切換，是設備需要調節運轉速度時的首選。

1. 供電線路（220V 市電接入）

控制器下方綠色接線端子接入三根市電線路：

藍色線：220V 零線；

黑色線：220V 火線；

黃綠雙色線：保護接地線，務必可靠接地，防止漏電。

火線、零線不分正反，接入后控制器通電指示燈點亮，代表供電正常。

2. 電機連接線對接

電機引出多色線束，通過專用白色插頭直插控制器上端接口，無需手動分線，插頭防呆設計避免插反，安裝便捷。

3. 電機反轉調節方法

電機出廠默認正轉，如需切換旋轉方向，僅需改動一根控制線：

將端子上標注CCW（反轉） 的藍色跳線，拔下后改接到CW（正轉） 端子，通電即可完成轉向切換，操作簡單，無需改動主電路。

優勢：

轉向調節無損線路，速度可 0~ 額定轉速連續調節，啟停平穩，適合輸送帶、分揀小型設備。

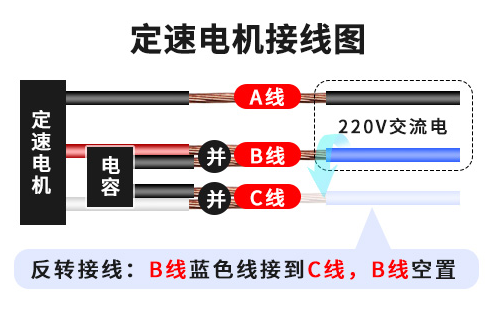

二、定速電機（電容驅動無調速器）接線說明


定速電機自帶啟動電容，無調速功能，轉速固定，結構簡單、成本低，多用于無需變速的小型傳動機構。

電機引出三根主線 A、B、C，電容并聯在 B、C 兩根線之間，220V 市電接 A 與 B 實現正轉。

1. 標準正轉接線

A 線：直接接市電火線；

B 線：同時接市電零線 + 電容一端；

C 線：僅連接電容另一端，不直接接市電。

2. 電機反轉調節方法

若轉向相反，改動零線接線點位即可：

把原本接 B 線的市電藍色零線，改接到 C 線上，原 B 線空置、不再接電源，電容依舊并聯在 B、C 之間，通電后電機直接反轉。

注意要點：

定速電機電容不可拆除，一旦斷開電容，電機通電只會(huì )嗡嗡響，無法啟動，長期通電會(huì )燒毀電機繞組。

三、兩種電機接線核心區分與安全規范


1. 核心差異對比

配件區別：調速電機依賴調速控制器，定速電機依靠啟動電容；

調速能力：調速電機可無極變速，定速電機轉速固定；

換向方式：調速電機改動控制器短接線，定速電機調換零線接線端子；

適用場景：頻繁變速選用調速款，固定轉速低成本選用定速款。

2. 通用安全操作準則

接線前務必斷開 220V 總電源，嚴禁帶電插拔線束、調整端子線路；

接地線必須完整連接，潮濕環境作業時不可省略地線，杜絕觸電風險；

線路端子銅芯壓緊，避免虛接發熱，長期使用引發線路老化；

轉向調整完成后，先空載通電測試，確認轉向、運轉無異常再帶負載工作；

定速電機電容規格需與電機功率匹配，不可隨意更換容量不符的電容。

四、故障快速排查

電機通電不轉、只有嗡鳴聲：定速電機檢查電容是否斷線損壞；調速電機檢查電機插頭是否插緊、控制器供電是否正常；

電機轉速無力：調速電機確認調速旋鈕參數，定速電機核對電容規格；

外殼輕微帶電：檢查黃綠接地線是否接牢，接地端無松動、斷線。

綜上，調速電機與定速電機接線邏輯完全獨立，實操時先分清電機類型，對照對應圖紙分步接線，規范操作既能保障設備穩定運行，也能規避觸電、電機燒毀等安全隱患。
